基本信息

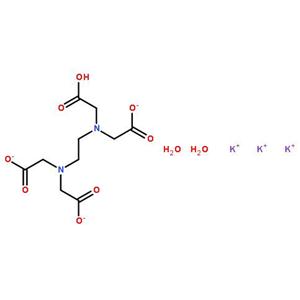

EDTA三鉀鹽二水合物即乙二胺四乙酸三鉀鹽二水合物,英文名:ETHYLENEDIAMINETETRAACETIC ACID TRIPOTASSIUM SALT DIHYDRATE,CAS號:65501-24-8,分子量:442.54,沸點:614.2oC at 760 mmHg,分子式:C10H17K3N2O10,熔點:182°C (dec.)(lit.),閃點:325.2oC,白色細結(jié)晶粉末,存放在密封容器內(nèi),并放在陰涼,干燥處。儲存的地方必須遠離氧化劑。
應(yīng)用
1、何勁松碩士論文中以硝酸鈷為金屬源,尿素為堿源和氮源,EDTA三鉀鹽二水合物為碳、氮源及活化劑,同時摻入石墨烯納米片,采用水熱法、高溫煅燒法和低溫氧化法相結(jié)合,制備出四氧化三鈷/石墨烯納米片/碳三元多級結(jié)構(gòu)復合電極材料(Co3O4/GNS/EPCs)。表征測試結(jié)果顯示,石墨烯納米片起到結(jié)構(gòu)導向與模板調(diào)控作用,同時EDTA三鉀鹽二水合物又可以自活化和同步活化石墨烯,被插層的EDTA三鉀鹽二水合物源多孔碳與活化的石墨烯納米片一起構(gòu)成復合碳納米片層結(jié)構(gòu),促使Co3O4納米顆粒高度分散,避免了相互堆疊。此外,加入石墨烯很大程度地提升了復合材料導電性。電化學性能測試顯示Co3O4/GNS/EPCs電極材料在電流密度為1A/g時比電容達到 772.4F/g,遠高于純碳材料EPCs-T,同時具有很好的倍率特性、循環(huán)性能以及低的阻抗。優(yōu)良的電化學特性可能歸因于活化的導電石墨烯層、多孔碳、Co3O4納米顆粒以及氮氧元素摻雜四者之間協(xié)同作用的結(jié)果[1]。
2、專利CN202210133972.2公開了一種鋅離子混合電容器用多重雜原子摻雜蓮蓬狀碳的制備方法,屬于炭材料制備技術(shù)領(lǐng)域。該方法以三聚磷酸酯為碳前驅(qū)體和摻磷劑,EDTA三鉀鹽二水合物為活化劑、模板和摻氮劑,在自然條件下,加熱制得多重雜原子摻雜蓮蓬狀碳。所得雜原子摻雜蓮蓬狀碳的比表面積大,電導率高,具有分級的多孔結(jié)構(gòu)。本發(fā)明可直接制備高性能鋅離子混合電容器用多重雜原子摻雜蓮蓬狀碳,具有制備工藝簡單、過程綠色環(huán)保、不需要消耗惰性氣體,且制備過程實現(xiàn) 了碳基質(zhì)中多重雜原子的自摻雜,作為鋅離子混合電容器正極材料時,其容量可以達到275.0F/g,能量密度高達107.8Wh/kg;經(jīng)過10000次循環(huán)后,容量保持率為96.9%[2]。
3、專利CN201910215428.0涉及一種采用無毒、低成本且非常容易獲得的有機鹽作為碳源,常溫下一步合成具有高性能的多孔碳電極材料。所述的碳源為EDTA三鉀鹽二水合物,將其碳化后的衍生碳作為電極材料。直接碳化后的材料具有合理的孔徑分布和優(yōu)越的電化學性能,使多孔碳電極的制備過程進一步簡化合成過程和降低制備成本。一步合成過程中可以加入鎂鹽或鋅鹽進一步調(diào)控,根據(jù) 性能將其應(yīng)用于超級電容器和電容除鹽和除重金屬離子領(lǐng)域。本發(fā)明所涉及的材料和制備方法,由于其簡單低成本高性能的特點,適合在超級電容器和電容法除鹽與除金屬離子領(lǐng)域大規(guī)模推廣應(yīng)用[3]。
參考文獻
[1]何勁松. 基于有機鉀鹽前軀體制備功能化多孔碳基電極材料及電化學性能研究[D]. 江蘇:江蘇大學,2017.
[2]滁州學院. 一種鋅離子混合電容器用多重雜原子摻雜蓮蓬狀碳的制備方法:CN202210133972.2[P]. 2024-06-25.
[3]北京理工大學. 一種有機鹽衍生的多孔碳電極:CN201910215428.0[P]. 2019-05-17.
